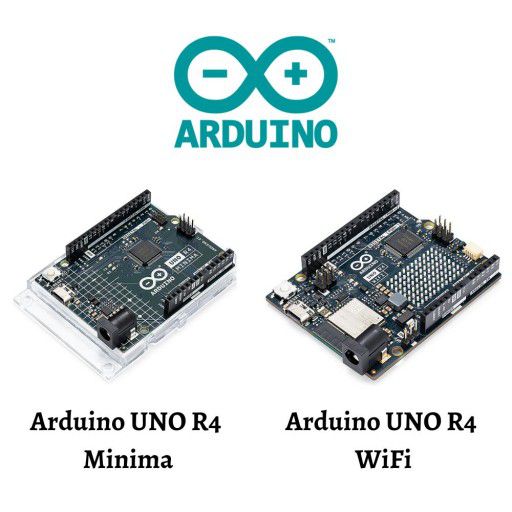

Arduino UNO R4

Được nâng cấp và cải tiến, Arduino UNO R4 được trang bị bộ vi điều khiển 32-bit mạnh mẽ của Renesas. Bản nâng cấp lần này tăng sức mạnh xử lý, mở rộng bộ nhớ nhưng vẫn tương thích với các shield và phụ kiện hiện có. Ngoài ra nó cũng có kích thước tương tự với bo mạch Arduino Uno tiền nhiệm.

Tham gia hệ sinh thái Arduino, UNO R4 là một bổ sung đáng tin cậy phù hợp cho cả người mới bắt đầu và những người đam mê điện tử dày dạn kinh nghiệm. Cho dù bạn mới bắt đầu hay đang tìm cách bức phá giới hạn cho dự án của mình, bo mạch mạnh mẽ này luôn mang lại hiệu suất đáng tin cậy.

Arduino UNO R4 WiFi kết hợp sức mạnh xử lý và các thiết bị ngoại vi mới thú vị của bộ vi điều khiển RA4M1 từ Renesas với sức mạnh kết nối không dây của ESP32-S3 từ Espressif. Trên hết, UNO R4 WiFi cung cấp ma trận LED 12x8 trên bo mạch, đầu nối Qwiic, VRTC và chân TẮT, đáp ứng mọi nhu cầu tiềm năng mà các nhà sản xuất sẽ có cho dự án tiếp theo của họ.

Với UNO R4 WiFi, bạn có thể dễ dàng nâng cấp dự án của mình và thêm kết nối không dây để mở rộng phạm vi thiết lập hiện tại của bạn. Nếu đây là dự án đầu tiên của bạn, bảng này có mọi thứ bạn cần để kích thích sự sáng tạo của bạn.

 Đây là những gì UNO R4 mang lại:

• Khả năng tương thích phần cứng với kích thước UNO: UNO R4 duy trì cùng kích thước, sơ đồ chân và điện áp hoạt động 5V như tiền nhiệm của nó, UNO R3. Điều này đảm bảo quá trình chuyển đổi liền mạch cho các dự án và shield hiện có, tận dụng hệ sinh thái rộng lớn và độc đáo đã được thiết lập cho Arduino UNO.
• Bộ nhớ mở rộng và xung nhịp nhanh hơn: Chuẩn bị cho các tính toán chính xác hơn và khả năng xử lý các dự án phức tạp một cách dễ dàng. UNO R4 có bộ nhớ tăng cường và tốc độ xung nhịp nhanh hơn, cho phép bạn xử lý các tác vụ đòi hỏi khắt khe một cách dễ dàng.
• Thiết bị ngoại vi tích hợp bổ sung: UNO R4 giới thiệu một loạt thiết bị ngoại vi tích hợp, bao gồm DAC 12 bit, CAN BUS và OP AMP. Các thành phần bổ sung này cung cấp cho bạn khả năng mở rộng và tính linh hoạt trong thiết kế của bạn.
• Sức chịu đựng 24V được mở rộng: UNO R4 hiện hỗ trợ dải điện áp đầu vào rộng hơn, cho phép cấp nguồn lên đến 24V. Điều này cho phép tích hợp liền mạch với động cơ, dải đèn LED và các bộ truyền động khác, đơn giản hóa các dự án của bạn bằng cách sử dụng một nguồn điện duy nhất.
• Trình kết nối SWD: Gỡ lỗi là một khía cạnh quan trọng của bất kỳ dự án nào. Chỉ cần kết nối trình gỡ lỗi bên ngoài với UNO R4 và dễ dàng theo dõi hoạt động bên trong hệ thống của bạn. Giữ quyền kiểm soát và thu được thông tin chi tiết có giá trị.
• Hỗ trợ HID: UNO R4 có hỗ trợ HID (Human Interface Device) tích hợp, cho phép thiết bị mô phỏng chuột hoặc bàn phím khi được kết nối với máy tính qua cáp USB. Tính năng tiện lợi này giúp bạn dễ dàng gửi các thao tác nhấn phím và di chuyển chuột đến máy tính, nâng cao khả năng sử dụng và chức năng.

Dưới đây là các tính năng bổ sung của UNO R4 WiFi:

• Wi-Fi® và Bluetooth®: UNO R4 WiFi lưu trữ một mô-đun ESP32-S3, cho phép các nhà sản xuất thêm kết nối không dây vào các dự án của họ. Kết hợp với Arduino IoT Cloud, các nhà sản xuất có thể giám sát và kiểm soát các dự án của họ từ xa.
• Đầu nối Qwiic: UNO R4 WiFi có đầu nối Qwiic I2C, cho phép dễ dàng kết nối với các nút từ hệ sinh thái Qwiic rộng lớn. Cáp adapter cũng cho phép tương thích với các cảm biến và bộ truyền động dựa trên các đầu nối khác.
• Hỗ trợ RTC chạy bằng pin: UNO R4 WiFi bao gồm các chân bổ sung, bao gồm chân "TẮT" để tắt bo mạch và chân "VRTC" để giữ cho Đồng hồ thời gian thực bên trong được cấp nguồn và chạy.
• LED ma trận: UNO R4 WiFi được trang bị một ma trận đèn LED đỏ 12x8 sáng, lý tưởng cho các dự án sáng tạo với hoạt ảnh hoặc biểu đồ dữ liệu cảm biến, loại bỏ nhu cầu về phần cứng bổ sung.
• Diagnostics for runtime errors: The UNO R4 WiFi includes an error-catching mechanism that detects runtime crashes and provides detailed explanations and hints about the code line causing the crash.

With all these features packed into the well-known UNO form factor, now is the perfect time to upgrade your project or embark on your maker journey. The UNO R4 offers unparalleled versatility and possibilities for makers of all levels.

• Cheat Sheet: A reference to all technical features on this board, with pointers to additional documents.
• USB-C: The UNO R4 Minima is the first UNO to feature a USB-C® connector.
• Real-Time Clock: Keep track of time & date and set alarms with the built-in RTC.
• Digital-to-Analog Converter (DAC): Use the onboard 12-bit DAC to build sophisticated audio projects.
• Mouse/Keyboard Emulation (HID): Build game controllers by emulating a mouse/keyboard.
• Power up to 24V: Power your UNO R4 Minima board through the VIN Pin with any voltage between 6-24 V.
• CAN Bus: Connect your board to other CAN devices. This requires an external transceiver.
• ADC Resolution: This board supports analog read resolutions at up to 14-bit.

Specifications:

• Arduino® UNO R4:
  • Minima
  • WiFi
• Microcontroller: Renesas RA4M1 (Arm® Cortex®-M4)
• Programming Port: USB-C
• Pins:
  • 14 x Digital I/O Pins
  • 6 x Analog input pins
  • 6 x DAC
  • 1 x PWM
• Communication:
  • 4 x UART
  • 1 x I2C
  • 1 x SPI
  • 1 x CAN Bus
• Power:
  • Circuit Operating Voltage: 5V (ESP32-S3 is 3.3 V)
  • Input Voltage (VIN): 6-24V
  • DC Current per I/O Pin: 8mA
• Clock Speed:
  • Main core: 48MHz
  • ESP32-S3: up to 240MHz
• Memory:
  • RA4M1: 256 kB Flash, 32 kB RAM
  • ESP32-S3: 384 kB ROM, 512 kB SRAM
• Dimensions: 68.85mm x 53.34mm

• 1 x Arduino UNO R4 Minima

• 1 x Arduino UNO R4 WiFi

• Arduino Uno R4 Minima
  • Arduino Docs
  • Schematics
  • Datasheet
• Arduino Uno R4 WiFi
  • Arduino Docs
  • Schematics
  • Datasheet
